长沙印刷厂经验：折页机三角板鼻尖处的皱纸故障排除

    长沙印刷厂鑫成彩印从最新的折页机上面发现，三角板鼻尖处是皱纸的"重灾区"，绝大部分的皱纸都发生在这里，严重影响了折页速度，也让画册印刷的生产周期变长，所以在此特别提出。

　　折页机三角板鼻尖处皱纸的形式有很多种，最常见的包括：①从折页机RTF辊上的压纸轮或中间的跳切刀（产品需要剖开时则是用剖刀）开始到鼻尖下方斜向的起皱；②纸带在鼻尖前折叠成一条连续的线；③在鼻尖的一侧持续起皱而另一侧正常；④在鼻尖的一侧或两侧出现细密的小皱褶；⑤双纸路时，上面一张纸正常，而里面的一张纸在鼻尖处起皱。

　　刚开机时，可以先以最低速度运转，根据纸带所表现出来的皱纸情况，判断可能的原因，并做出相应的调节。首先要排除RTF纸带两侧的压纸轮压力不平，引起的纸带跑偏而造成皱纸的问题。其次是调节三角板下方第一组平行导纸辊，基本上可以解决一半以上三角板鼻尖处的皱纸问题。其调节基准是：①高低位置，三角板的鼻尖两侧有弧度，这两根平行辊的高低位置就是

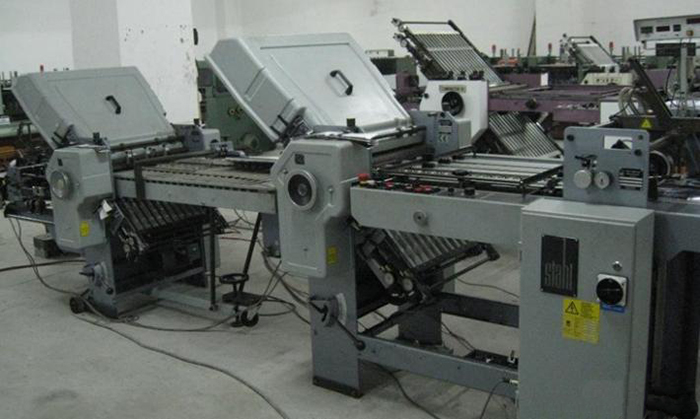

长沙印刷厂折页机

　　由这个弧度来确定的，平行辊应刚好位于这个弧度的中心，且前后的高度应保持一致；②左右位置，两根平行辊相对于三角板鼻尖的左右位置应根据纸张的厚度和张数确定，应使鼻尖到两根平行辊之间的距离相同，走纸时在纸带与夹辊之间插入一条纸条应能感受到拉力，但不宜过重；③两根辊之间的夹角，虽然被称为平行辊，但两根辊之间往往不是平行的，而是出于纸带调节的需要，让两根辊形成一定的夹角。如果以三角板的鼻尖处为前、纸边处为后的话，夹辊前合后开，纸带会被向后推，可解决一些鼻尖处轻微皱纸的问题；如果前开后合，纸带会被导纸辊推往鼻尖的方向，在纸带被鼻尖顶破时可以用此调节。此外，缩小单边的一根辊与三角板鼻尖的距离，就可以把纸带推向另外一侧，这样可以改变纸带在鼻尖处一侧的松紧情况，以纠正皱纸，也可以改变纸带鼻尖处折页的位置。

　　综合运用这几种方法可以解决三角板鼻尖处轻微皱纸的问题，但对于比较严重的皱纸情况，比如上面提到的纸带在鼻尖处的持续折叠，就需要用"猛药"，也就是调节三角板鼻尖的位置。

　　把三角板鼻尖位置的调节称为"猛药"并不夸张，因为纸带要在三角板鼻尖处完成第一次纵向折页，所以三角板鼻尖的位置对走纸影响极大，一般要测量从鼻尖处到折页机墙板之间的距离，这个距离小了，纸带容易被折页机顶破，大了，则极易皱纸，所以一旦调节好，就不要轻易改动。很多用于报业印刷的折页机使用了很多年都从来不用调节三角板鼻尖的位置。

　　但最近我们的一个订单，使用的是来自台湾的再生纸。这种再生纸与原生木纤维制成的纸张相比，纤维长度短，纸张表面强度低，所以极易破纸，在纸架接纸时都会被张力辊绷断。所以我们只好调节三角板鼻尖的位置，使其与墙板之间的距离从原来的180毫米增加到185毫米，以解决破纸的问题，有时出现轻微的皱纸故障，则可采用调节第一组平行导纸辊的方法来加以纠正。

　　除了以上谈到的解决皱纸故障的方法外，还可借助一些机器的功能解决印刷中的皱纸问题。例如，折页机RTF辊的OVERSPEED功能，通常RTF辊转动的速度越快，送往折页机的纸越多，纸带张力也就越大，OVERSPEED功能可以使纸带保持一定的张力又不至于绷得过紧，以解决一些在折页机处因纸带张力过大引起的皱纸问题。

　　此外，折页机三角侧边的吹风功能也能在一定程度上排除皱纸故障。折页机三角侧边的吹风可以避免纸带因紧贴三角板而形成蹭脏，有的折页机除了侧吹风外，还在鼻尖处增加了一个吹风，可以将纸带沿鼻尖方向向上抬起，在遇到外层的纸带正常、里面纸带起皱时可以适当加大吹风的风量来加以纠正。

　　在遇到皱纸故障时，应仔细观察，认真分析，多做尝试。一旦确定问题的所在，就大胆动手采取措施。我们就曾遇到纸张起皱严重的情况，好不容易排除了皱纸故障，却发现三角板的鼻尖没有在中线位置，套印不准，RTF辊中间的跳切刀也不能切在中线上，于是移动RTF辊的位置，再移动印版滚筒上印版定位销的位置，最终解决了所有问题。总之，遇到问题，就从简单易行的方法开始，只要能达到解决问题的目的，没有什么是不能动的。
